1.自動送料，自動定位，自動噴油，自動鋸切。
2.鋸片水平式鋸切，適合各種異型材料。
3.用主軸電機驅動，噪音低，震動小。
4.進刀方式采用氣油混合缸推動，鋸切穩定性高。
5.送料部分采用伺服馬達帶動滾珠螺桿，精確度高。
6.操作臺使用觸摸屏幕，PLC控制穩定性高，操作簡便。
7.加工過程機器會自動無料感應或可選用自行設定尾料長度功能。
8.材料可并列重疊放置。
適合鋸切：散熱片、鋁材、銅材、PVC、塑鋼材料、電木板、壓克力塑膠、鐵氟龍、蜂巢板、木材等其他非鐵金屬材料。
選購配件
可選購3米或6米自動送料行程、可選購精密研磨齒排或滾珠螺桿
可選購集塵機及集塵管、輔助進料架3.5米、鋸片。

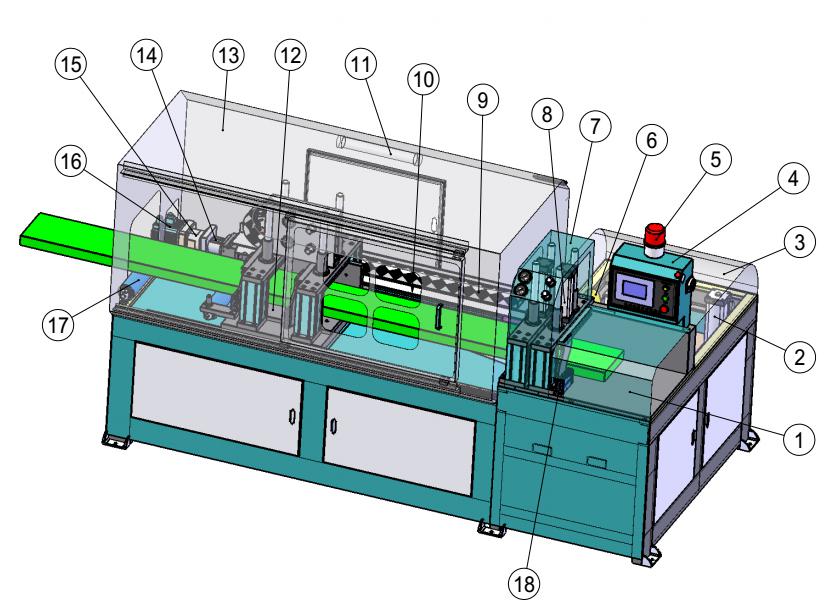

機器前視圖
1、前防護罩 | 10、絲桿 |
2、儲氣筒 | 11、防水工作臺燈 |
3、進刀位防護罩 | 12、送料夾鉗部分 |
4、電控箱 | 13、主體防護罩 |
5、警示燈 | 14、聯軸器 |
6、鋸片 | 15、減速機 |
7、主夾鉗防護罩 | 16、伺服電機 |
8、主夾鉗部分 | 17、拖料滾軸 |
9、拖鏈 | 18、定位氣缸 |

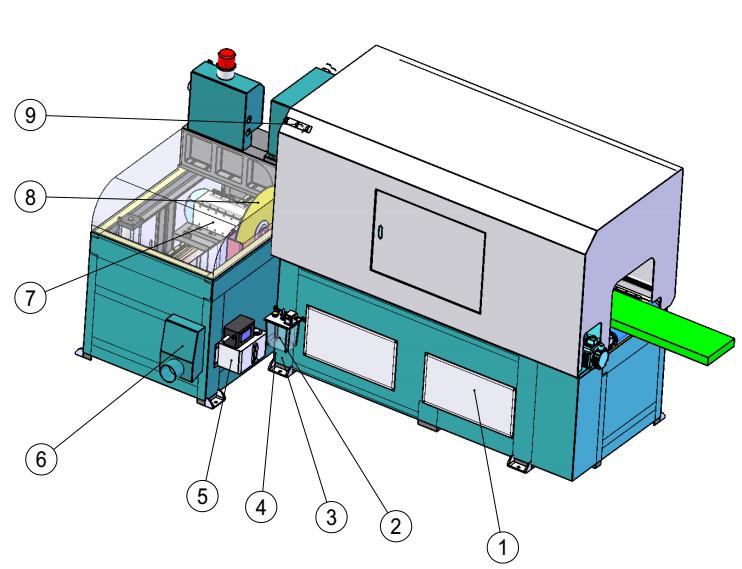

機器后視圖
1、后門 | 6、排削口 |
2、集成噴霧器 | 7、進刀部分 |
3、接氣頭 | 8、鋸片 |
4、電源線 | 9、進刀位防護罩打開定位鎖 |
5、鋸片冷卻噴霧器 |

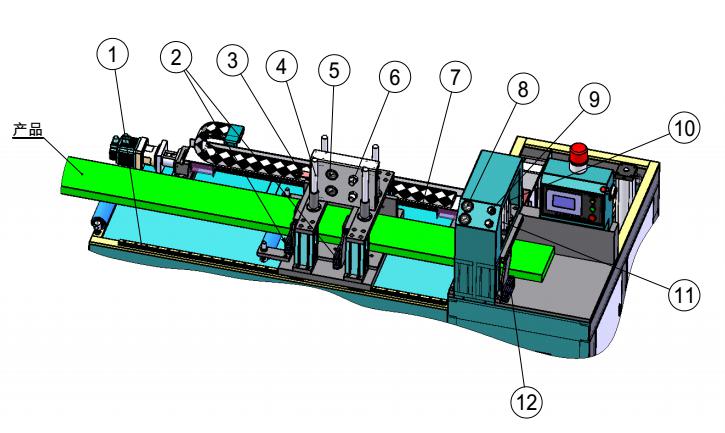

鋸切送料夾緊視圖
1、滑軌 | 7絲桿 |
2、送料夾鉗定位氣缸 | 8主夾緊缸壓力表 |
3、尾料光電檢測 | 9、主夾緊缸壓力調整閥 |
4、送料夾緊定位軸 | 10、主夾緊定位軸 |
5、送料夾緊缸壓力表 | 11、主夾緊氣缸 |
6、送料夾緊缸壓力調速閥 | 12、主定位氣缸 |
型號 | YJ-510CNC |
傳送裝置 | 伺服馬達配滾珠絲桿 |

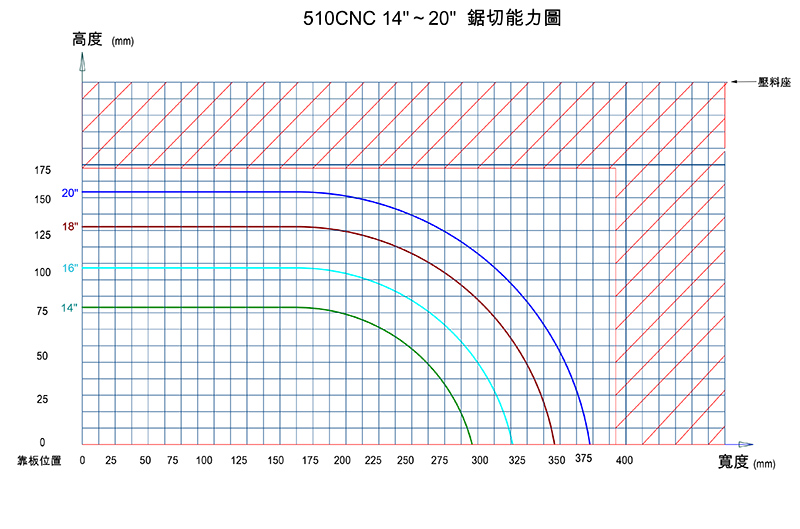

鋸切能力 | 160x160,140x250,120x290,40x370 (依鋸片大小而定) |
自動送料行程 | 1200mm 可往返送料 |
自動送料精度 | ±0.1mm |
鋸片主軸轉速 | 3000R.P.M |
鋸片主軸馬力 | 4.0 KW |
伺服馬達馬力 | 1.0 KW |
鋸片尺寸 | φ355～φ510 (孔徑 φ32) |
送料臺**負荷 | 100 kgs |
空壓 | 4～6 kgs/cm2 |
機械外形尺寸 | 2755(長)x1500(寬)x1400(高) |
機械重量 | 2300kgs(約) |
